Pressix CC 41 - Système de Montage
Equerre CN CC 41 Stabil
Application
Elément de jonction pré-équipé et encliquetable dans des rails type 41 pour l'assemblage de diverses structures en rail.

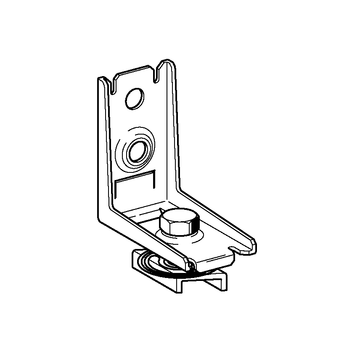

Les versions W sont prévus pour fixation d'une coté aux murs, aux plafonds ou aux sols.

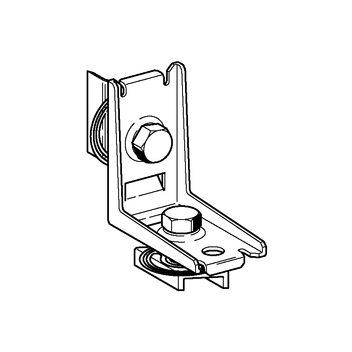

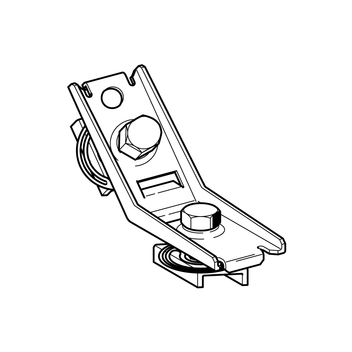

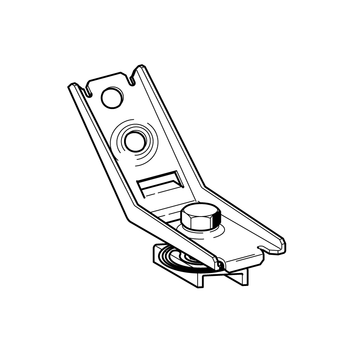

- Système de montage rapide pour assemblages à 90° et à 45°.
- Encliquetage automatique en appuyant sur les têtes des boulons de serrage, auto-maintien dans le rail par poids propre.
- Epaisseurs et formes de chaque équerre assurant des liaisons rigides et d'un haut niveau de sécurité et de résistance aux charges. Ecrou-rail cranté avec vis M10.
Caractéristiques techniques
| Epaisseurs rails d'installation [mm] | FZ [kN] | FQ [kN] |
|---|---|---|
| 1,5 | 3,0 | 2,3 |
| 2,0 | 3,5 | 2,3 |
| 2,5 | 3,5 | 3,5 |
| 3,0 | 3,5 | 3,5 |
| Couple de serrage: | 50 Nm |
| Matière: | acier électro-galvanisé |
Homologations
 | Ce produit à été distingué par le "label de qualité pour fixations de tubes" [Gütezeichen Rohrbefestigung] et est soumis à des contrôles indépendants selon RAL GZ-655. |
