Pressix CC 41 - Système de Montage

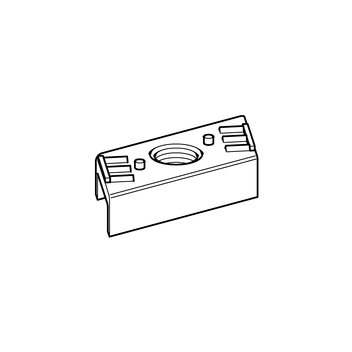

Ecrou-rail NT 41
Application
Pour rails d'installation de 41 mm de large. S'introduisent à n'importe quel endroit du rail.
Caractéristiques techniques
| M8 | M10 | |
| Couple de serrage 8.8 1) [Nm] | 25 | 40 |
| 1) | En utilisant des classes plus faibles il faut reduire la valeur correspondante. |
| Épaisseur de rail [mm] | M8 2) FZ ≤ [kN] | M10 2) FZ ≤ [kN] | M8 FQ ≤ [kN] | M10 2) FQ ≤ [kN] | |
|---|---|---|---|---|---|
| 1,5 | 3,0 | 3,0 | 1,8 | 2,9 | |
| 2,0 | 5,8 | 5,8 | 2,1 | 3,4 | |
| 2,5 | 5,8 | 5,8 | 2,6 | 4,1 | |
| 3,0 | 5,8 | 5,8 | 2,8 | 4,4 |
Conseil: Les charges admissibles des rails sont à respecter.
| Matière: | acier, électro-galvanisé |
Homologations
 | Ce produit à été distingué par le "label de qualité pour fixations de tubes" [Gütezeichen Rohrbefestigung] et est soumis à des contrôles indépendants selon RAL GZ-655. 2) Capacités de charge éprouvées et attestées suivant certification 2010-07/2010-09. |
