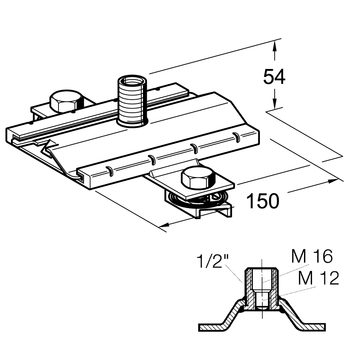

Curseur à glissière GS CC - H3G-PL




Application
Curseur à glissière pour la fixation de colliers pour le supportage de tuyauteries subissant de fortes dilatations, fourni pré-équipé et encliquetable dans des rails type 41. Toutes les combinaisons avec les colliers Sikla Stabil D-3G, Ratio S et colliers froid SKS Top-2C sont possibles.
Diverses possibilités de raccordement avec les colliers par tiges filetées M12 et M16 et jusqu'aux tube filetés 1" à l'aide d'adaptateurs F/F 1/2"/x (pour les adaptateurs correspondant à ces variantes, voir adaptateur F/F).
Des rails intégrés en polyamide renforcé en fibres de verre assurent des déplacements silencieux et sans a-coups.
Ce curseur est étudié pour le montage au plafond ou au sol, ainsi que comme palier-guide pour des colonnes montantes.
Fourniture
Curseur à glissière pré-équipé avec le système de montage rapide Sikla CC.
Assemblage
Encliqueter le curseur dans le rail en appuyant sur les têtes des boulons de serrage. Les écrous-rails se mettront automatiquement en place. Serrer les boulons. La pose est terminée!
En cas de montage vertical de tubes à partir de la dimension DN 100 ou pour montages horizontaux avec contraintes (moments de flexion) importantes, les écrous soudés 3G sur les curseurs doivent être sécurisés à l'aide d'un contre-écrou 1/2".
Caractéristiques techniques
Charge admissible montage au plafond: | 5,0 kN |
Charge admissible montage au sol: | 9,0 kN |
Bras de levier Lmax: | 250 mm |
Voie de glissement maximale: | |
CC - H3G-PL: | 100 mm |

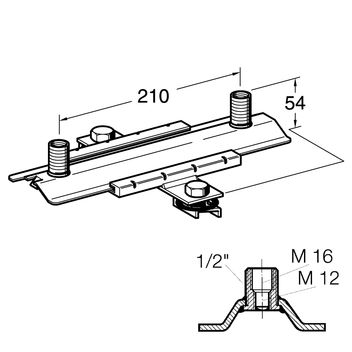

CC - H3G2-PL: | 135 mm |
Température maximale (charge permanente): | 130°C |
Coefficient de glissement µ0: | 0,18 |
Coefficient de friction µ: | 0,14 |
Matière: | |
Pièces métalliques: | acier, électro-galvanisé |
Charge admissible FZ* suivant la classification au feu
Class. feu F30 [N] | Class. feu F60 [N] | Class. feu F90 [N] | Class. feu F120 [N] |
---|---|---|---|
≤ 1.000 | ≤ 540 | ≤ 360 | ≤ 260 |
FZ = charge maximum admissible (traction)
* La capacité de charge et la résistance des autres éléments raccordés au curseurs doivent également être prises en compte, en particulier par rapport à la classification au feu.
