Fixations pour charpentes et bacs acier

Support trapézoïdal de plafond TRH

Application

Permet de fixer des tubes de protection incendie jusqu'au diamètre DN 50 directement sur plafond en tôle à forme trapézoïdale. Pour des gaines ou d'autres équipements, une charge comparable à celle d'un tube DN 50 par support est utilisée pour le contrôle d'admissibilité. En cas de charges importantes, il est recommandé de les répartir uniformément, par exemple à l'aide d'une traverse en rail, sur plusieurs supports. La charge individuelle sur chaque support ne doit en aucun cas excéder cette équivalente à un tube de dimension DN 50.

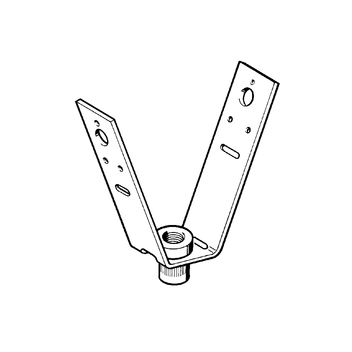

Les types RM8 et RM10 permettent un réglage ultérieur en hauteur, leur écrou moleté libre est protégé contre le desserrage.

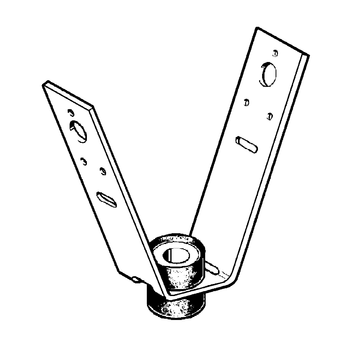

Le type MS possède un plot anti-vibratile avec rondelles d'écartement intégrées.

Fourniture

Enitèrement pré-monté ( voir illustrations). Type M8, M10 : avec écrourivé.

Assemblage

Pour percer la tôle, nous recommandons l'utilisation de la pince perforatrice LOT 3.
POur la fixation, il est recommandé d'utiliser un boulon traversant M8 x 100.
- Selon les normes VdS, chaque vis traversante doit être bloquée par un contre-écrou; cci vaut également en cas de charges dynamiques.
- L'utilisation de rivets borgnes en acier et de vis à tôle est INTERDITE pour les installations sprinkler.

Caractéristiques techniques

Charge nominale:
0,8 kN jpar fixation (0,3 kN avec type MS)
NOte:
Respecter la capacité de charge admissible de la tôle à forme trapézoïdale.
Matière:
feuillar d'acier x 2,5 mm, galvanisé
Type M8, M10:
écrou rivé

Homologations

Type M8 (125693) et M10 (125806) pour installations sprinkler conformément aux directives VdS, VdS: G4820032 Type M10 pour installations sprinkler FM ≤ 3".

VdS - Trapezhänger TRH - G4820032 PDF | 292.4 KB FM - Kippdübel TD 10 und Trapezhänger TRH PDF | 203.2 KB

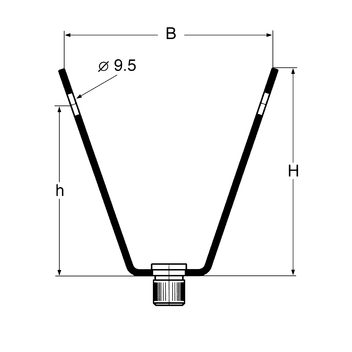

TypeH
[mm]
Largeur B
[mm]
h
[mm]
Filetage
pour support
Poids
[kg]
Condit.
[pièces]
No. article
M8909075M80,10100 125693
M10909075M100,10100 125806
RM 8909075M80,11100 125675
RM 10909075M100,11100 125684
MS909075ø 110,10100 151564
