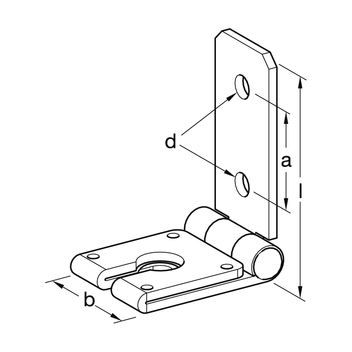

Support articulé JOI R
Application

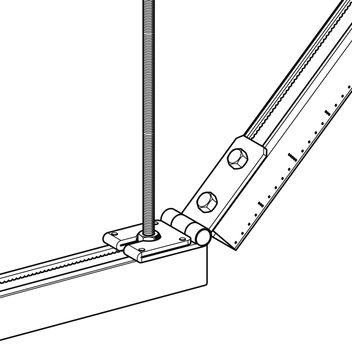

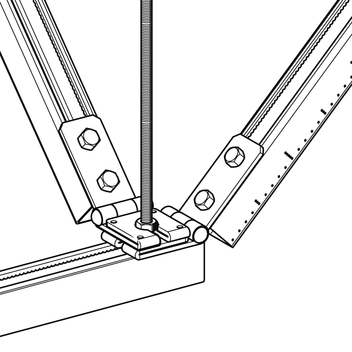

Le support articulé JOI R est utilisé pour le contreventement des rails d’installations qui sont d’une importance primordiales pour le supportage des éléments techniques du bâtiment dans les zones sismiques. Grâce à sa conception en forme de « trou de serrure » le support articulé peut être installé ultérieurement. Pour une installation directe sur les rails de 41 les quatre goupilles et les deux points de fixations garantissent un blocage en rotation fiable. Les supports peuvent être empilés pour un contreventement longitudinal et transversal.
L’efficacité du blocage en rotation pour l’installation dur un structure existante dépends des composants déjà installés. En cas d’utilisation d’un bloc PB 41 le blocage en rotation est assuré. Dans le cas d’utilisation d’une patte de verrouillage ou d’une rondelle le blocage en rotation n’est que partiellement assuré.
Caractéristiques techniques
| Type | Adapté à |
|---|---|
| 20 | Ecrou M10 et réducteur 3/8"-UNC |
| 23 | Ecrou de sécurité M10, écrou M12 et réducteur 1/2"-UNC |
| Charge nominale: | 2,0 kN par traverse fixée avec deux EW 41-1(charge au centre) |
| Couple de serrage: | 50 Nm |
| Matériel: | Acier, électro-galvanisé |
Le moment de torsion maximum admissible du rail (44,5 Nm) doit être respecté.
