Support conique SMD 1




Application

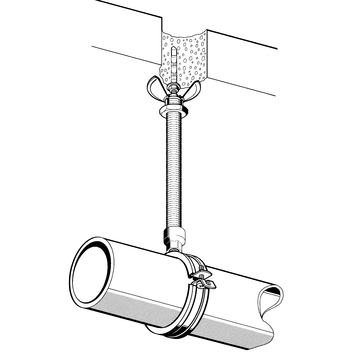

Point d'ancrage robuste en liaison avec une cheville pour la fixation d'un élément de supportage au sol, au plafond ou au mur. De par sa grande stabilité, le support conique peut être utilisé également dans certains cas comme élément d’embase d’un point fixe. Dans ce cas, les efforts latéraux maxi., indiqués par les courbes, doivent être respectés. Cela s'applique également en cas de fixation murale (forces de cisaillement).

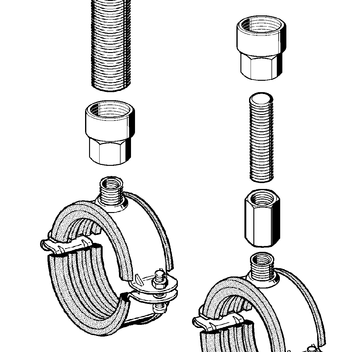

En cas d'utilisation comme élément d’un point fixe, le collier doit être directement raccordé au tube de soutènement intermédiaire par le biais d'un adaptateur.
En cas d'application comme support renforcé normal , l'utilisation d'une tige
filetée pour la liaison entre le tube de soutènement et le collier est admissible et permet un réglage facile en hauteur. Dans tous les cas, nous recommandons l’utilisation de colliers Sikla de type Stabil D-3G.

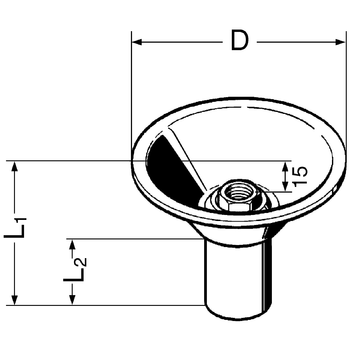

Caractéristiques techniques
Les données indiquées considèrent le moment de flexion max. admissible
σadm ≤ 160 N/mm2 et la flexion fzul ≤ 3mm.
Lors du choix de la cheville, s'assurer que sa capacité est adéquate.
Matière: | acier électro-galvanisé |
