Consoles & équerres

Equerre de consolidation WK

Application

Les équerres de consolidation sont conçues pour montage aux murs, aux sols et aux plafonds. Des tubes peuvent être posés dessus et maintenus à l'aide d'étriers, ou encore fixés dessus ou en dessous avec des assemblages à base de tige filetée.
En combinaison avec des rails d'installation, elles offrent de nombreuses possibilités de supportage en porte-à-faux.
Elles peuvent servir également de renforts pour accroître la capacité de charge de traverses et de portiques fabriqués avec des rails d'installation.

Caractéristiques techniques

Matière:
acier, jusqu'aux types 550/350 électro-galvanisé
 Types 725/400 et 880/550 galvanisés à chaud

Des indications concernant les cotes et les capacités de charge sont données dans les pages suivantes.

Les charges admissibles, que l'on peut relever sur les courbes, tiennent compte d'une capacité de charge amoindrie des chevilles due aux distances (entre axes) réduites. L'utilisation de chevilles au choix est possible, si les classes de résistance indiquées sont respectées.

Courbes de charge:

Equerres de consol. WK 100/100, 100/100-40 et 150/150
Equerre de consolidation WK 200/200
Equerre de consolidation WK 300/200

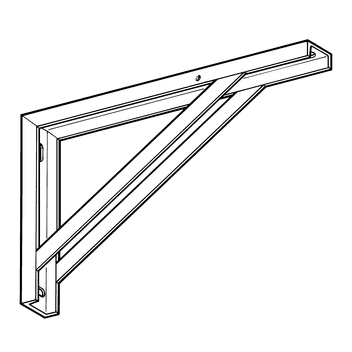

Equerre de consolidation WK 550/350

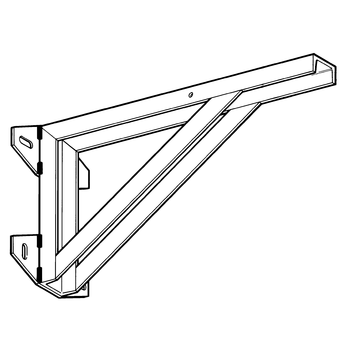

Equerre de consolidation WK 725/400
Equerre de consolidation WK 880/550

TypeProfilPoids
[kg]
Condit.
[pièces]
No. article
100/100-0,1625 145626
100/100-40-0,2125 163921
150/150-0,5825 155513
200/200-1,2210 118170
300/200U 50/252,32 1 118046
550/350U 50/254,45 1 145635
725/400U 65/4212,72 1 151041
880/550U 65/4218,43 1 151050
