SYSTÈMES DE
SUPPORTAGE
Supports de tubes

Support de guidage FR - H 20 (DN 65 - 300)

Application

Support du guidage pour la pose de tubes acier ou inox de DN 65 jusqu’à DN 300 sur poutrelles acier avec une largeur d’aile comprise entre 80 - 300 mm et une épaisseur d’aile maximum de 20 mm.

Fourniture

Support guidé prémonté offrant une protection totale contre la corrosion par "effet de pile" liée au contact entre métaux de différentes nuances grâce à une gaine isolante imperdable et des blocs isolants de glissement en PA. Etriers montés avec demi-rondelles soudées et écrous 6 pans pour la sécurisation des supports.

Composants de chaque support:
4 pinces, dont 2 avec orifices pour l’étrier
1 bloc de glissement central
1 étrier
2 tiges filetées M10
8 écrous M10

Assemblage

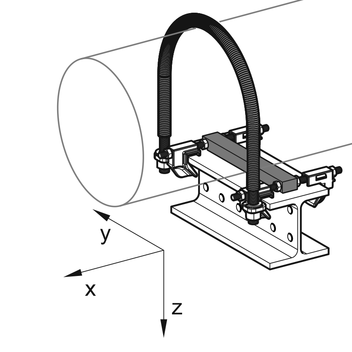

Positionner les pinces sur les deux bords opposés de la poutrelle et serrer les écrous de blocage (10 Nm). Bei Trägerbreiten < 100 mm sind die vier Muttern der Gleitauflage zu entfernen. Rundstahlbügel anbringen und an den Spannhaken mit den beiliegenden Muttern verspannen (15 Nm). Le tube coulissera sur les surfaces glissantes en PA. L’étrier assurera le guidage du tube en empêchant son dévoiement latéral.

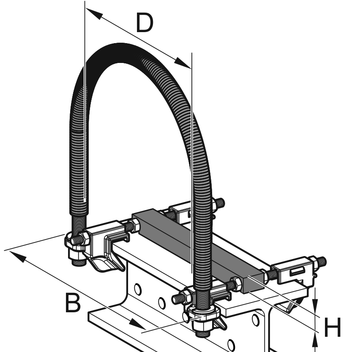

Caractéristiques techniques

DN
D
[mm]
H
[mm]
B
[mm]
65 76 20 124
80 89 20 136
100 114 20 162
125 140 20 190
150 170 20 218
175 194 20 244
200 219 20 270
225 245 20 300
250 273 20 328
300 324 20 378

Type
pour largeur d’aile
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Matière:
Etrier:
Acier, revêtement HCP
Gaine isolante:
Polyamide 6.0, sans halogènes
Plaques de montage:
Acier, revêtement HCP
Tige filetée, écrous:
Acier, revêtement HCP
Pièces glissantes:
Polyamide 6.0 renforcé fibres de verre à 30 %, couleur noire
Plage de température:
-20 à +130° C (au niveau du bloc PA et de la gaine isolante)

* ex-stock

TypePoids
[kg]
Condit.
[pièces]
No. article
FR - H 20 DN 65 - 80/1201,710 113691
FR - H 20 DN 65 - 140/1601,91 113692
FR - H 20 DN 65 - 180/2202,01 113693
FR - H 20 DN 65 - 240/2602,11 113694
FR - H 20 DN 65 - 280/3002,11 113695
FR - H 20 DN 80 - 80/120 *1,85 113696
FR - H 20 DN 80 - 140/1602,01 113697
FR - H 20 DN 80 - 180/2202,11 113699
FR - H 20 DN 80 - 240/2602,21 113700
FR - H 20 DN 80 - 280/3002,31 113701
FR - H 20 DN 100 - 80/120 *1,85 113702
FR - H 20 DN 100 - 140/1602,01 113703
FR - H 20 DN 100 - 180/2202,11 113705
FR - H 20 DN 100 - 240/2602,21 113706
FR - H 20 DN 100 - 280/3002,31 113707
FR - H 20 DN 125 - 80/120 *1,95 113708
FR - H 20 DN 125 - 140/1602,11 113709
FR - H 20 DN 125 - 180/2202,21 113710
FR - H 20 DN 125 - 240/2602,31 113711
FR - H 20 DN 125 - 280/3002,41 113712
FR - H 20 DN 150 - 80/120 *2,05 113713
FR - H 20 DN 150 - 140/1602,21 113714
FR - H 20 DN 150 - 180/2202,31 113715
FR - H 20 DN 150 - 240/2602,41 113716
FR - H 20 DN 150 - 280/3002,51 113717
FR - H 20 DN 175 - 80/1202,15 113718
FR - H 20 DN 175 - 140/1602,31 113719
FR - H 20 DN 175 - 180/2202,41 113720
FR - H 20 DN 175 - 240/2602,51 113721
FR - H 20 DN 175 - 280/3002,51 113722
FR - H 20 DN 200 - 80/120 *2,15 113723
FR - H 20 DN 200 - 140/1602,31 113724
FR - H 20 DN 200 - 180/2202,41 113725
FR - H 20 DN 200 - 240/2602,51 113726
FR - H 20 DN 200 - 280/3002,61 113727
FR - H 20 DN 225 - 80/1202,65 113728
FR - H 20 DN 225 - 140/1602,81 113729
FR - H 20 DN 225 - 180/2202,91 113730
FR - H 20 DN 225 - 240/2602,91 113732
FR - H 20 DN 225 - 280/3003,01 113733
FR - H 20 DN 250 - 80/1202,75 113734
FR - H 20 DN 250 - 140/1602,91 113735
FR - H 20 DN 250 - 180/2203,01 113736
FR - H 20 DN 250 - 240/2603,01 113737
FR - H 20 DN 250 - 280/3003,11 113738
FR - H 20 DN 300 - 80/1202,85 113739
FR - H 20 DN 300 - 140/1603,01 113740
FR - H 20 DN 300 - 180/2203,21 113741
FR - H 20 DN 300 - 240/2603,21 113742
FR - H 20 DN 300 - 280/3003,31 113743
