Support de guidage FR - H 20 (DN 15 - 50)

Application

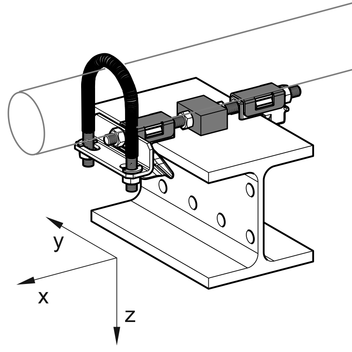

Support du guidage pour la pose de tubes acier ou inox de DN 15 jusqu’à DN 50 sur poutrelles acier avec une largeur d’aile comprise entre 80 - 300 mm et une épaisseur d’aile maximum de 20 mm.

Fourniture

Support guidé prémonté offrant une protection totale contre la corrosion par "effet de pile" liée au contact entre métaux de différentes nuances grâce à une gaine isolante imperdable et des blocs isolants de glissement en PA. Etriers montés avec demi-rondelles soudées et écrous 6 pans pour la sécurisation des supports.

Composants de chaque support:
2 pinces avec capuchons de glissement
1 bloc de glissement central
1 tige filetée M10
1 étrier et plaque de montage
4 écrous M10

Assemblage

Positionner les pinces sur les deux bords opposés de la poutrelle et serrer les écrous de blocage (10 Nm). Bei Trägerbreiten < 100 mm sind die beiden Muttern der mittleren Gleitauflage zu entfernen. Rundstahlbügel an UB-Befestigungsblech anbringen und diesen mit den beiliegenden Muttern verspannen (15 Nm). Le tube coulissera sur les surfaces glissantes en PA. L’étrier assurera le guidage du tube en empêchant son dévoiement latéral.

Caractéristiques techniques

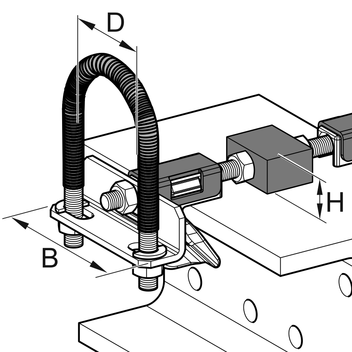

DN
D
[mm]
H
[mm]
B
[mm]
15 22 20 72
20 27 20 72
25 34 20 72
32 42 20 97
40 48 20 97
50 60 20 97

Typd
pour largeur d’aile
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Matière:
Etrier:
Acier, revêtement HCP
Gaine isolante:
Polyamide 6.0, sans halogènes
Plaque de montage:
Acier, revêtement HCP
Tige filetée, écrous:
Acier, revêtement HCP
Pièces glissantes:
Polyamide 6.0 renforcé fibres de verre à 30 %, couleur noire
Plage de température:
-20 à +130° C (au niveau du bloc PA et de la gaine isolante)

* ex-stock

TypePoids
[kg]
Condit.
[pièces]
No. article
FR - H 20 DN 15 - 80/1200,910 113658
FR - H 20 DN 15 - 140/1601,01 113659
FR - H 20 DN 15 - 180/2201,01 113660
FR - H 20 DN 15 - 240/2601,11 113662
FR - H 20 DN 15 - 280/3001,11 113663
