Application

Console pour montage aux plafonds, sols ou murs ou pour installations sur des traverses ou poutrelles en fer.

Assemblage

Différentes méthodes d'installation peuvent être envisagées en fonction de la structure à réaliser:

a)
Fixation au corps du bâtiment à l'aide de 4 chevilles haute capacité M12.
b)
Accrochage aux charpentes ou poutres d'acier (largeur d'aile 80 - 120 mm) par le biais d'un Kit de montage 5P M12 S.
c)
Assemblage avec d'autres consoles TKO 100 ou 120 à l'aide de Plaques de liaison FV 100/120.

Caractéristiques techniques

Configuration:

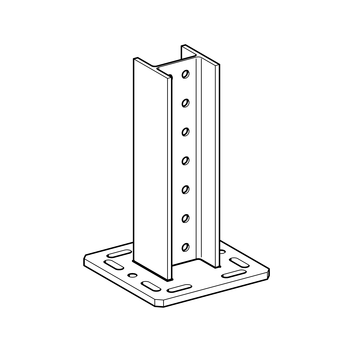

Platine soudée à une poutre HEA 100
Matière:
acier HCP

Homologations

Marquage CE (Déclaration de performance sur www.sikla.fr/Téléchargements)

TypeLongueur L
[mm]
Poids
[kg]
Condit.
[pièces]
No. article
TKO 100 x 2502508,51 193099
TKO 100 x 35035010,41 185402
TKO 100 x 40040011,21 185411
TKO 100 x 45045011,91 185420
TKO 100 x 50050012,71 185429
TKO 100 x 55055013,71 185438
TKO 100 x 60060014,21 185447
TKO 100 x 65065015,01 185456
TKO 100 x 70070016,61 185465
TKO 100 x 75075017,21 185474
TKO 100 x 80080017,91 185483
TKO 100 x 85085018,81 185492
TKO 100 x 90090019,61 185501
TKO 100 x 95095020,31 185510
TKO 100 x 1000100021,21 185519
TKO 100 x 1100110022,31 185528
TKO 100 x 1200120025,21 185537
TKO 100 x 1300130025,81 185546
TKO 100 x 1400140028,61 185555
TKO 100 x 1500150030,11 185564
TKO 100 x 2000200039,01 185573
