Support articulé GE F - ST F 80
Application

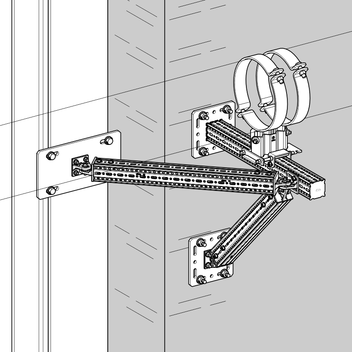

Composant destiné à la réalisation d’un étai de renfort sous consoles murales fixées sur fers charpente ou pour augmenter la résistance de traverses dans des constructions de cadres ou de supports en profils siFramo 80 reliés aux fers. L’angle α peut être réglé librement entre 25° et 155°.
Fourniture
Support articulé GE F - ST F 80 pré-assemblé sur platine d’adaptation.
Assemblage
La fixation du support articulé sur fer existant est effectuée par crapautage de la platine à l’aide d’un kit de montage MS 5P M12 S. Ab Typ 161/200 erfolgt die Befestigung über das Montageset MS 5P M16 S. Il est également possible de fixer la platine sur voile béton à l’aide de 4 chevilles haute capacité M12.
Le montage du profil TP F 80 servant d’étai sur la douille octogonale se fait avec 4 vis autoformeuses. Pour déterminer la longueur de coupe du morceau de profil constituant l’étai, consulter le tableau ci-dessous.
Après montage et réglage de l’ensemble à l’angle souhaité, serrer le jeu de boulonnerie au niveau de l’articulation à 40 Nm.
En démontant et ensuite remontant le support articulé à 90° sur la platine il est possible d’utiliser l’ensemble en tant que constituant d’un renfort latéral (voir dessin 4).

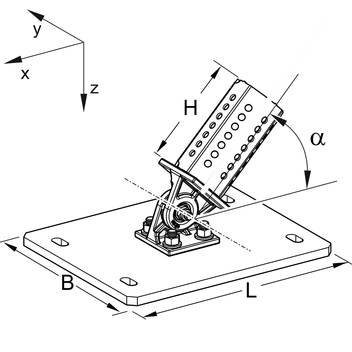

Caractéristiques techniques
| Type | Hauteur H [mm] | Longueur L [mm] | Largeur B [mm] | Angle α |
|---|---|---|---|---|
| GE F 80/120 - 80 | 140 | 220 | 220 | 25° - 155° |
| GE F 121/160 - 80 - 1 | 140 | 320 | 260 | 25° - 155° |
| GE F 161/200 - 80 - 1 | 140 | 320 | 310 | 25° - 155° |
| GE F 201/300 - 80 - 1 | 140 | 220 | 420 | 25° - 155° |

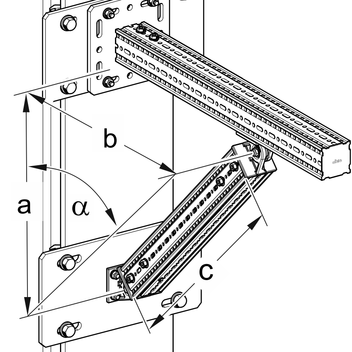

Longueur de coupe c des profils d’étai entre deux supports articulés:
| | b [mm] 1000 | b [mm] 1500 | b [mm] 2000 | b [mm] 2500 | b [mm] 3000 |
| α | c [mm] | c [mm] | c [mm] | c [mm] | c[mm] |
| 25° | 2130 | 3313 | 4496 | 5679 | 6862 |
| 30° | 1784 | 2784 | 3784 | 4784 | 5784 |
| 35° | 1542 | 2413 | 3285 | 4157 | 5028 |
| 40° | 1364 | 2142 | 2920 | 3698 | 4476 |
| 45° | 1230 | 1938 | 2645 | 3352 | 4059 |
| 50° | 1128 | 1780 | 2433 | 3086 | 3738 |
| 55° | 1048 | 1658 | 2268 | 2879 | 3489 |
| 60° | 985 | 1563 | 2140 | 2717 | 3295 |
| 65° | 937 | 1488 | 2040 | 2592 | 3143 |
| a = | Cote entre l’axe de l’articulation et l’arase inférieure du profil horizontal |
| b = | Cote de longueur de l’étai entre axes des articulations des supports |
| c = | Longueur de coupe du profil servant d‘étai entre deux supports articulés |
| α = | Angle constitué par rapport au poteau vertical lors du montage de l’étai |
| Matière: | acier, revêtement HCP |
* ex-stock
