siFramo 80

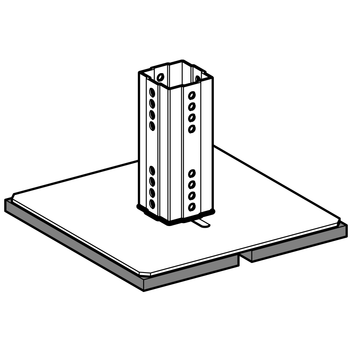

Platine isolée SHB F 80

Application

Platine complète avec plaque anti-vibratile intégrée constituant un pied pour le mon-tage de supports sur toitures plates, terrasses ou sols de bâtiments avec revête-ments peints ou couches de finition / d’étanchéité en matières synthétiques. La plaque anti-vibratile en caoutchouc alvéolé permet l’évacuation de l’eau et contribue à la réalisation de supports sûrs et esthétiques, bénéficiant d’une répartition optimale des charges. Particulièrement adaptée aux installations de machines tournantes, tuyaute-ries, gaines de ventilation ou passages piétons au-dessus d’équipements installés en terrasse ou au sol.

Assemblage

Montage sur profil carré siFramo 80 à l’aide de 4 vis auto-formeuses FLS F.

Caractéristiques techniques

Module E. statique:
Suivant
DIN 53513
0,8 - 0,9 N/mm2
Module E. dynamique:
Suivant
DIN 53513
0,6 - 2,2 N/mm2
Ecart permettant sous compression:
DIN 53572
env. 4,0 % mesuré après 30 min.
de repos, compression 50 % /
23°C pendant 72 heures
Résistance à la traction:
DIN 53571
0,40 N/mm2 valeur min.
Allongement à la rupture:
DIN 53571
70 % valeur min.
Résistance à l'étirement:
DIN 53515
3,4 N/mm2 valeur min.
Classement au feu:
DIN 4102
B2

Des essais pour déterminer le coefficient de frottement statique pour chaque usage sont de la responsabilité du client, qui devra si nécessaire faire procéder aux calculs et autres vérifications techniques nécessaires par un professionnel qualifié. Abhängig von der verwendeten Dachfolie muss kundenseitig über den Einsatz einer zusätzlichen Trennschicht (z. B. Vlies) entschieden werden.

Pour d'autres variantes, voir la gamme Platine d'extrémité WBD F 80.

Matière:
Acier, HCP, plaque caoutchouc collée
TypeDimensions
de la platine [mm]
Poids
[kg]
Condit.
[pièces]
No. article
SHB F 80-220220 x 2205,71 198926
SHB F 80-600600 x 60027,21 113123
