siFramo 80

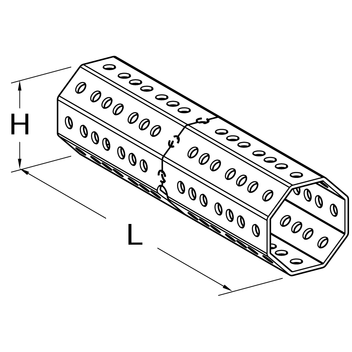

Eclisse octagonale PK F 80 8kt HCP

Application

Eclisse octagonale pour le raccordement de longueurs de profil carré siFramo TP F 80, en particulier pour des poteaux verticaux. En cas d’utilisation de l’éclisse pour le raccordement de sections siFramo à l’horizontal, le moment de flexion Mb (moins important que celui de l’éclisse PK F 80 4kt) doit surtout être pris en compte.

Assemblage

Fixation à l’aide de 2 x 4 vis auto-formeuses FLS F. Pour obtenir la résistance maximale en fonction du moment de flexion admissible, l’écartement entre les deux vis sur chaque face opposée de chaque section de profil siFramo doit être le plus grand possible.

Consigne:
Vis FLS F à fixer face à face sur deux cotés opposés de chaque section de profil siFramo avec un espacement minimum de 50 mm entre chaque vis.
Pour raccordements de sections à l’horizontal, la résistance optimale est obtenue en installant les vis dans l’axe de la charge à supporter: par exemple sur les faces supérieures et inférieures des profils, pas sur les cotés, lorsque la structure horizontale doit soutenir des charges superposées ou suspendues.

Caractéristiques techniques

Type
Charge adm. longitudinalement
(traction/compression) F
[kN]
Moment de flexion adm. Mb
[Nm]
PK F 80 8kt 10,0 250

Matière.
Acier HCP
TypeH
[mm]
Longueur L
[mm]
Poids
[kg]
Condit.
[pièces]
No. article
PK F 80 8kt732801,41 111446
