SYSTÈMES DE
SUPPORTAGE
siFramo 80

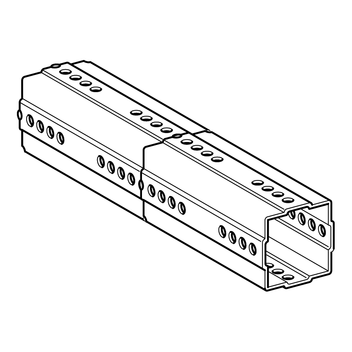

Eclisse carrée PK F 80 4kt HCP

Application

Eclisse carrée pour le raccordement de longueurs de profil carré siFramo TP F 80, notamment pour des poteaux verticaux. En cas d’utilisation de l’éclisse pour le raccordement de sections siFramo à l’horizontal, le moment de flexion Mb doit être pris en compte.

Assemblage

Fixation à l’aide de 2 x 4 vis auto-formeuses FLS F. Pour obtenir la résistance maximale en fonction du moment de flexion admissible, l’écartement entre les deux vis sur chaque face opposée de chaque section de profil siFramo doit être le plus grand possible.

Consigne:
Vis FLS F à fixer face à face sur deux cotés opposés de chaque section de profil siFramo avec un espacement minimum de 100 mm entre chaque vis.
Pour raccordements de sections à l’horizontal, la résistance optimale est obtenue en installant les vis dans l’axe de la charge à supporter : par exemple sur les faces supérieures et inférieures des profils, pas sur les cotés, lorsque la structure horizontale doit soutenir des charges superposées ou suspendues.

Caractéristiques techniques

Type
Charge adm. longitudinalement
(traction/compression) F
[kN]
Moment de flexion adm. Mb
[Nm]
PK F 80 4kt
10,0
500

Matière:
Acier HCP
TypeH

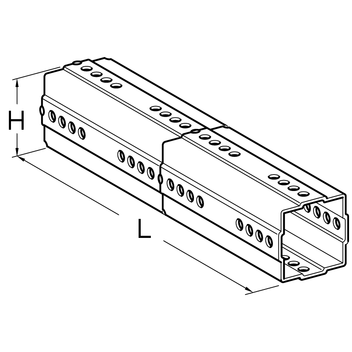

[mm]
Longueur L
[mm]
Poids
[kg]
Condit.
[pièces]
No. article
PK F 80 4kt733822,11 111445
