Collier Stabil D-2G/-3G VdS/FM
Application
Pour toutes les installations de supportage dans l'industrie, le bâtiment et les collectivités.
Fourniture

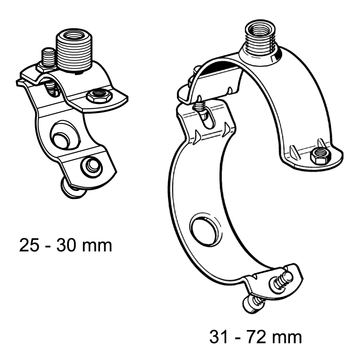

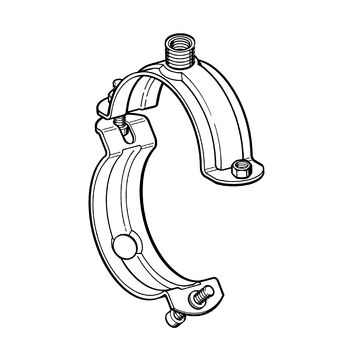

De 25 jusqu'à 129 mm: modèle articulé avec écrous soudés sur les oreilles pour vis de serrage. La vis de serrage est prémontée côté articulation, elle est engagée de l'autre côté et maintenue par une rondelle plastique.

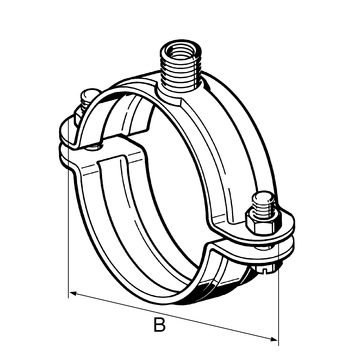

A partir de la dimension 133, les vis de serrage et les écrous correspondants sont fournis détachés.
Caractéristiques techniques

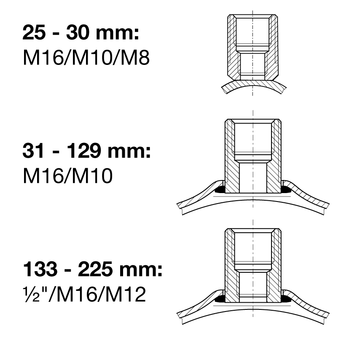

| Tailles [mm] | Charge utile (traction) | Couple de serrage [Nm] |
|---|---|---|
| 25 - 30 | 2,0 kN | 2 |
| 31 - 72 | 5,0 kN | 2 |
| 76 - 129 | 5,0 kN | 3 |
| 133 - 173 | 8,0 kN | 5 |
| 176 - 225 | 12,5 kN | 10 |
| Matière: | acier, électro-galvanisé |
Homologations
VdS-n° G4920027 jusqu'à 8", * = Homologation FM pour installations protection incendie (voir Stabil D-M16 pour d'autres colliers homologués FM)
