Collier Stabil D-2G/-3G avec garniture FM
Application
Pour toutes les installations de supportage dans l'industrie, le bâtiment et les collectivités nécessitant de l'isolation acoustique.
Fourniture

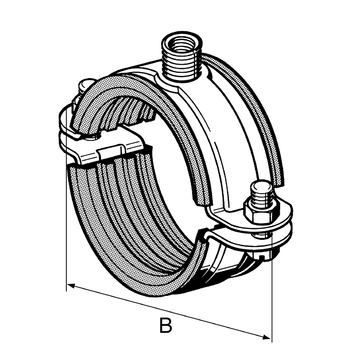

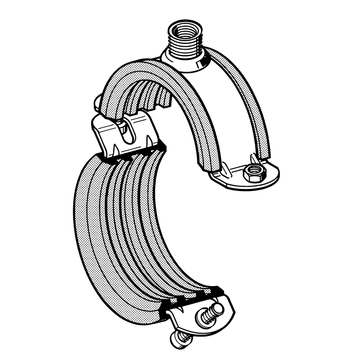

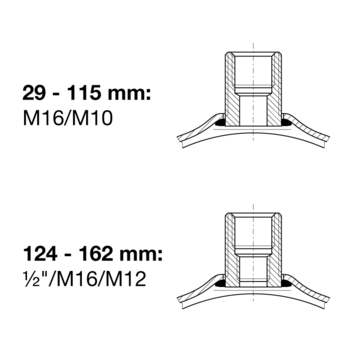

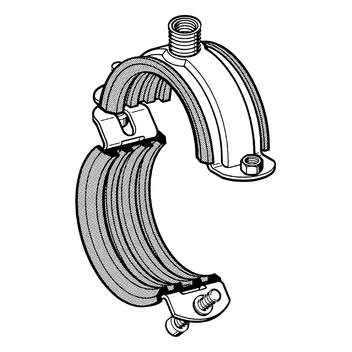

De 29 jusqu'à 115 mm: modèle articulé avec écrous soudés sur les oreilles pour vis de serrage. La vis de serrage est prémontée côté articulation, elle est engagée de l'autre côté et maintenue par une rondelle plastique. A partir de la dimension 124, les vis de serrage et les écrous correspondants sont fournis détachés. Collier à raccord 3G soudé, avec garniture isophonique.
Caractéristiques techniques
|
Tailles [mm] | Charge utile (traction) | Couple de serrage [Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 2 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
La charge maximale admissible indiquée dans le tableau est calculée statistiquement par rapport à la charge de rupture, donnant une déformation limitée à 1,5 mm ou à 2% du diamètre maximum indiqué dans la plage de serrage du collier
Charge adm. FZadm,fi en cas d'incendie
| Plage de serrage [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Déformation δmax [mm] | Filetage ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Matière: | |
| Parties métalliques: | acier, électro-galvanisé |
| Garniture isophonique: | SBR/EPDM (noir) encollée - voir chapitre "Produits d'isolation acoustique" |
Homologations
 |  | Ce produit a été distingué par le "label de qualité pour fixations de tubes" [Gütezeichen Rohrbefestigung] et le "label de résistance au feu pour fixations de tubes" [Brandgeprüfte Rohrbefestigung] et est soumis à des contrôles indépendants selon RAL GZ-655. |
Homologation FM
Colliers Stabil D et Stabil D-3G (angl.) PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
