Stabil D-2G/-3G avec garniture FM HCP
Application
Pour toutes les installations de supportage dans l'industrie, le bâtiment et les collectivités nécessitant de l'isolation acoustique selon DIN 4109.
Fourniture

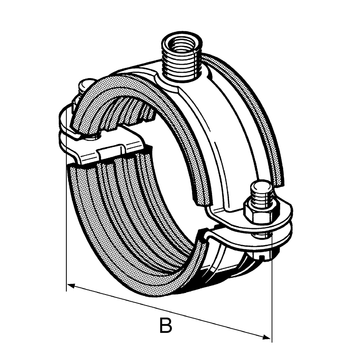

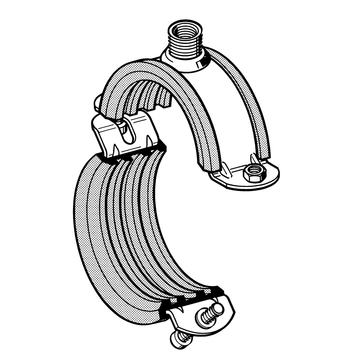

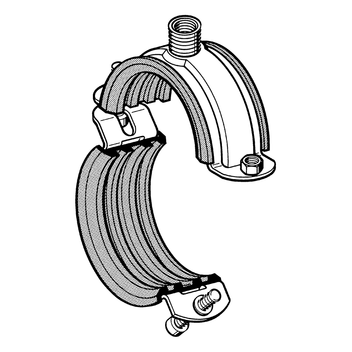

De 29 jusqu'à 115 mm: modèle articulé avec écrous soudés sur les oreilles pour vis de serrage. La vis de serrage est pré-montée côté articulation, elle est engagée de l'autre côté et maintenue par une rondelle plastique. A partir de la dimension 124, les vis de serrage et les écrous correspondants sont fournis détachés.
Caractéristiques techniques
|

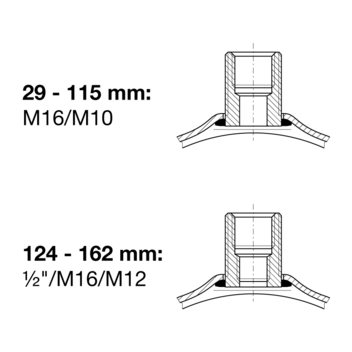

Tailles [mm] | Charge utile traction | Couple de serrage [Nm] |
|---|---|---|
| 29 - 23 | 1,8 kN | 2 |
| 24 - 65 | 2,0 kN | 3 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
La charge maximum admissible indiquée dans le tableau est calculée statistiquement par rapport à la charge de rupture, donnant une déformation limitée à 1,5 mm ou à 2% du diamètre maximum indiqué dans la plage de serrage du collier.
Charge admissible FZadm,fi en cas d'incendie
| Tailles [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | déformation δmax [mm] | filetage ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Matière: | |
| Collier: | acier HCP |
| Garniture isophonique: | SBR/EPDM, noir collé (voir chapitre "Produits d'isolation acoustique), |
Homologations
 |  | Ce produit a été distingué par le ‘’label de qualité pour fixations de tubes’’ [Gütezeichen Rohrbefestigung]et le ‘’label de résistance au feu pour fixations de tubes’’ [Brandgeprüfte Rohrbefestigung] et est soumis à des contrôles indépendants selon RAL GZ-655. |
FM Approval
Colliers Stabil D et Stabil D-3G (angl.) PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
