SYSTÈMES DE
SUPPORTAGE
Produits HCP

Equerre EV CC 41-2 HCP

Application

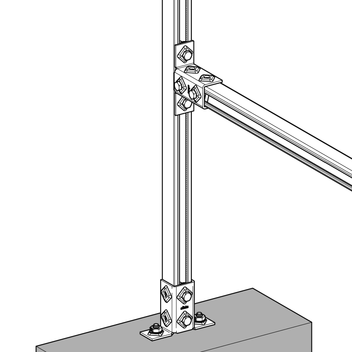

Eléments de liaison pré-assemblée pour la fabrication de structure 3D compatible avec la famille de rails MS41 .La version W est utilisée pour une liaison au plafond, sol ou mur. L'orientation de l'ouverture des rails peut être choisie librement permettant ainsi de s'adapter à tout type d'installation.

  • Système de montage rapide pour assemblages à 90°.
  • Encliquetage automatique en appuyant sur les têtes des boulons de serrage,
    auto-maintien dans le rail par poids propre.
  • Epaisseurs et formes de chaque équerre assurant des liaisons rigides et d'un
    haut niveau de sécurité et de résistance aux charges. Ecrou-rail cranté avec
    vis M10.
  • Assemblage

    Utiliser par paire.

    Caractéristiques techniques

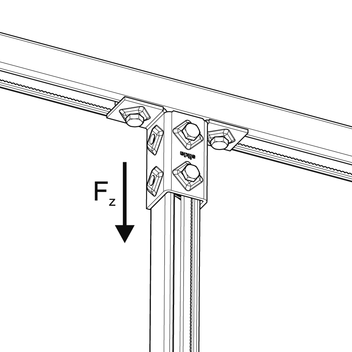

    Charge nominale :
    Fz = 5 kN par équerre
    - Fz = 10 kN par équerre
    Couple de serrage :
    50 Nm
    Matière :
    Acier, HCP
    TypePoids
    [kg]
    Condit.
    [pièces]
    No. article

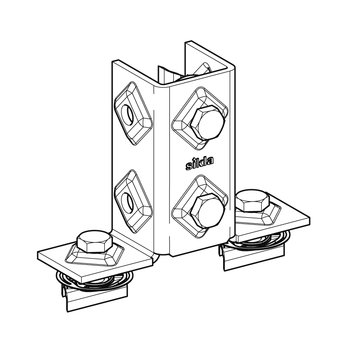

    EV CC 41-20,7010 117457

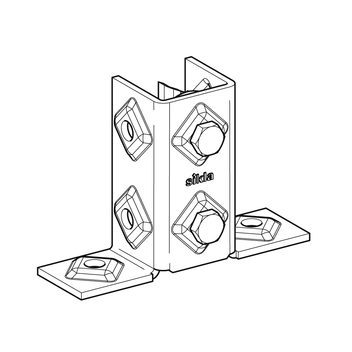

    EV CC 41-2 W0,5810 117459
