Pressix CC 27 - Système de Montage

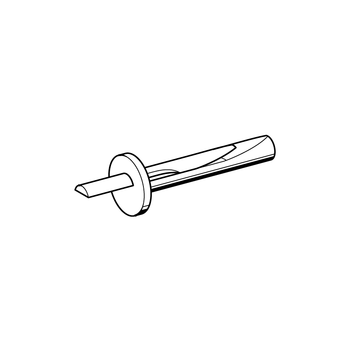

Cheville à frappe PN 27
Application
Cheville à frappe pour la fixation rapide et sûre d'éléments de construction sous dalles ou aux murs intérieurs en béton - pas compatible avec des environnements humides.
- diamètre de pré-perçage de 6 mm seulement, installation facile à l'aide d'un simple tamponnoir.
- particulièrement utile pour la fixation de rails Sikla de type 27.
Assemblage
Utiliser le tamponnoir PN pour la pose.
Caractéristiques techniques
| Charge adm. [kN] en zone fissurée pour fixations selon homologation dans béton ≥ B25 | 2,4 |

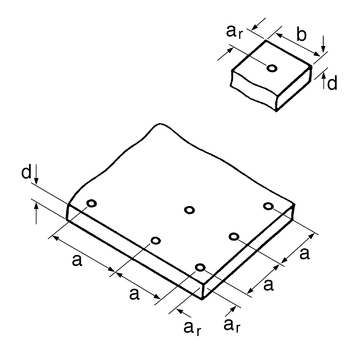

| Entraxe a ≥ [mm] | 200 |
| Distance du bord ar ≥ [mm] | 150 |
| Epaisseur minimum de l'élément de construction d [mm] | 80 |

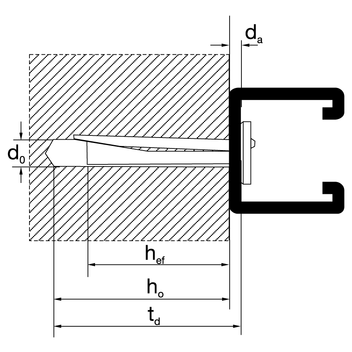

| Diamètre nominal du trou de perçage d0 [mm] | 6 |
| Profondeur du trou h0 ≥ [mm] | 40 |
| Profondeur d'ancrage effectif hef ≥ [mm] | 32 |
Le coefficient de sécurité selon l'ETA est inclus dans les valeurs.
On applique les valeurs figurant dans l'agrément cité, selon l'édition actuelle.
| Matière: | acier électro-galvanisé |
Homologations
Homologation ETA: ETA-06/0259
La cheville ne doit être utilisée que pour des fixations multiples dans du béton d'un élément de construction secondaire sujet à des charges essentiellement statiques.
Charge admissible selon classification feu:
| 30 min. N(30) | = | 0,8 kN |
| 60 min. N(60) | = | 0,7 kN |
| 90 min. N(90) | = | 0,6 kN |
| 120 min. N(120) | = | 0,4 kN |
R30 jusqu'à R120
| Entraxe a ≥ [mm] | 200 |
| Distance du bord ar ≥ [mm] | 150 |
