siFramo 80

Platine d'extrémité WBD F 80

Application

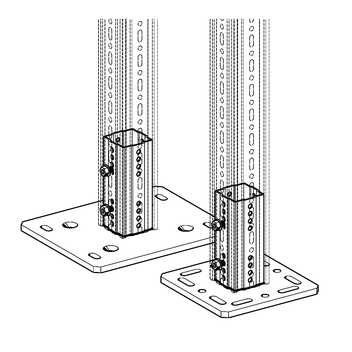

Platines permettant la réalisation de structures fixées sous dalle ou au sol, ainsi que des traverses en liaison avec des supports en profil carré F 80.
Outre les possibilités de montage directement au corps du bâtiment, les différentes dimensions de platine proposées autorisent des montages directement à une large gamme de fers I.

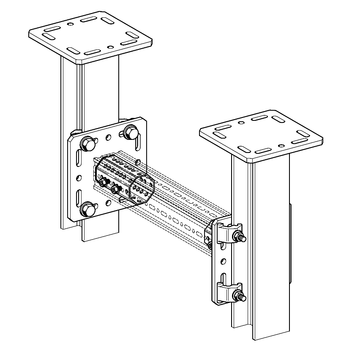

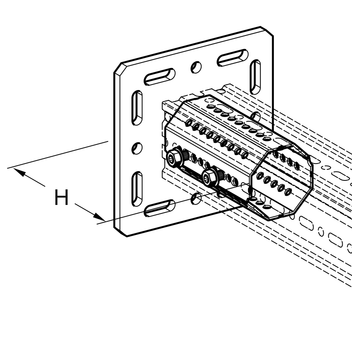

Pour la réalisation de traverses, la version WBD F 80-T doit être utilisée. Grâce à la forme octogonale de la pièce de connexion soudée sur la platine, toute la surface du profil carré rapporté peut être exploitée sans interférences dues aux vis ou à l'embout de profil soudé sur la platine.

Assemblage

Différentes méthodes d'installation peuvent être envisagées en fonction de la structure à réaliser.

a) Fixation au corps du bâtiment à l'aide de 4 chevilles haute capacité M12

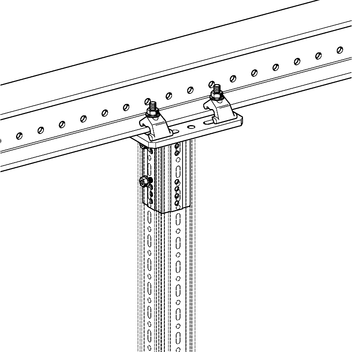

b) Crapautage aux fers I par le biais d'un Kit de montage 5P M12 S, M16 S ou d'autres types de crapaud appropriés
c) Fixation "verrouillée" aux poutres ou consoles des systèmes Simotec 100 ou 120 à l'aide de Plaques de liaison FV 100/120.

Le profil TP F 80/80 à monter sur la platine WBD F 80 se fixe à l’aide de 4 vis autoformeuses FLS F. Installer 2 vis FLS F par côté sur deux faces opposées.

Caractéristiques techniques

Type
pour ailes de largeur
[mm]
Dimensions de la platine
[mm]
Perforation dans la
platine pour
H
[mm]
WBD F 80-80/120 80 - 120 220 x 220 x 12 M12 192
WBD F 80-121/160 121 - 160 320 x 260 x 12 M12 192
WBD F 80-161/200 161 - 200 320 x 310 x 12 M16 192
WBD F 80-201/300 201 - 300 420 x 220 x 12 M16 192
WBD F 80-T 80 - 120 220 x 220 x 12 M12 152

Configuration:
Platine soudée sur profil carré F 80 ou profil octogonal F 80 (nur WBD F 80-T)
Matière:
Platine:
Acier HCP
Profil carré F 80:
Acier, HCP
Profil octogonal F 80:
Acier, HCP

Homologations

Marquage CE (Déclaration de performance sur www.sikla.fr/Téléchargements)
Essais effectués par laboratoire indépendant MPA 52140-901-0946 selon DIN EN 13480-3 et DIN V ENV 1993 (Eurocode 3)

TypePoids
[kg]
Condit.
[pièces]
No. article
WBD F 80-80/1205,21 192801
WBD F 80-121/1608,71 192818
WBD F 80-161/20010,21 192825
WBD F 80-201/3009,41 192832
WBD F 80-T4,81 192849
