SYSTÈMES DE
SUPPORTAGE
siFramo 80

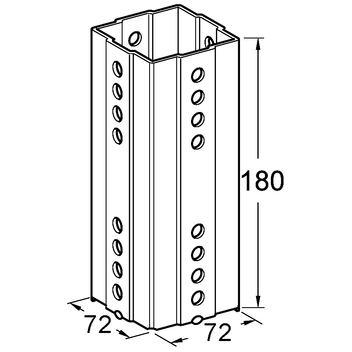

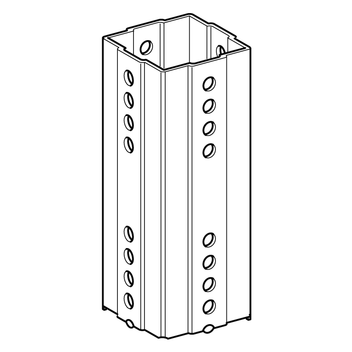

Adaptateur à souder ASA F 80

Application

Adaptateur prévu pour être soudé sur des fers de charpente, sur des platines ou sur d’autres éléments métalliques appropriés de bâti. Par la suite, divers éléments de la gamme siFramo 80, tels que des Consoles-platines TKO, des Consoles AK ou des longueurs de profil carré TP F 80, peuvent y être raccordés afin de construire des traverses, des consoles ou d’autres structures sur chantier.

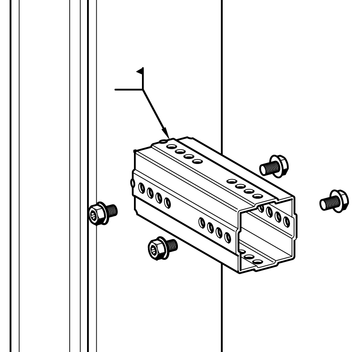

Assemblage

Souder l’adaptateur du coté encoché à l’élément métallique (les soudures peuvent être effectuées directement sur la surface d’origine traitée HCP). Après refroidissement de la pièce, appliquer une couche de protection anticorrosion (composition > 90% en zinc) uniquement autour et sur le cordon de soudure. Les connexions avec les profils d’autres composants de la gamme siFramo 80 se font à l’aide de 4 vis auto-formeuses type FLS F.

Caractéristiques techniques

Charge adm.:
Console (en porte-à-faux):
max. 1,0 kNm
Traverse:
consulter Sikla*

Material:
Acier, HCP

*Charges utiles selon résultats d’essais du laboratoire indépendant MPA (réf 52140-901-2896) suivant DIN EN 13480-3 et DIN ENV 1993 (Eurocode 3) disponibles sur demande.

Homologations

Marquage CE (Déclaration de performance sur www.sikla.fr/Téléchargements)

TypePoids
[kg]
Condit.
[pièces]
No. article
ASA F 801,01 110020
