Kit de fixation pour caillebotis GRB

Application

Kit pour la fixation de caillebotis sur des passerelles, plates-formes de travail ou applications similaires. Conçu pour des dalles d'une hauteur maximale de 50 mm et d'un maillage d'au moins 10 x 10 mm à un maximum de 40 x 40 mm.

Fourniture

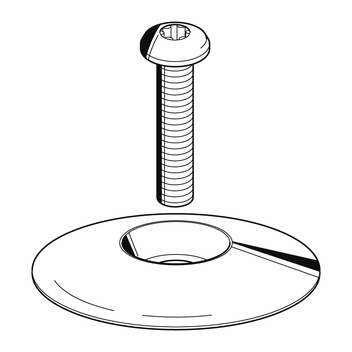

Ensemble composé de
4 x rondelles de fixation FBT
4 x vis auto-formeuses M10 x 60

Pour les applications ne comportant pas de vis auto-formeuse, la rondelle FBT est également disponible séparément (numéro d'article 116816).

Assemblage

Placez quatre rondelles par grille dans les coins et vissez-les à la structure. Veillez à respecter les directives et règlements d'installations.

Lorsqu'ils sont utilisés avec des profils siFramo, les rangées de trous ne doivent pas être recouvertes par les barres de soutien de la grille.

Caractéristiques techniques

Diamètre:
55 mm
Trou traversant:
10,3 mm pour vis M10
Maillage:
minimum 10 mm, maximun 40 mm
Vis:
Tête ronde ISO 10664 - 50
M10 x 60
Matière:
Acier, HCP
TypePoids
[kg]
Condit.
[jeu]
No. article
GRB0,031 116818
