SYSTÈMES DE
SUPPORTAGE
Produits HCP

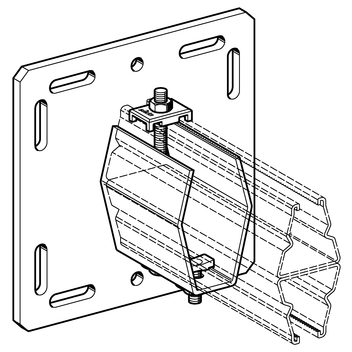

Platine WBD C HCP

Application

Platine permettant la réalisation de diverses structures en combinaison avec des rails d'installation Sikla 41/41 ou 41-75/75. Pour fixation par chevilles aux plafonds, murs et sols, ou par boulonnage/ crapautage aux poutres d'acier.
En combinaison avec Platine d'embase AP une fixation sur des poutres d'ailes > 120 mm est possible. La version 41-75/75 D C1 autorisent le raccordement aux poutres de diverses largeurs.

Fourniture

Platine avec profil U soudé. Les pattes de verrouillage 41, boulons et écrous (et écrou rapide pour types D) nécessaires à la fixation du rail sont fournis pré-montés.

Accessoires (pre-montés):

-
2 pattes de verrouillage et 2 boulons 6 pans, 2 écrous 6 pans soudés sur profil (WBD C pour rails simples)
-
1 patte de verrouillage, 1 double écrou, écrou, boulon, rondelle (WBD C pour rails doubles)

Assemblage

Selon l'application plusieurs types de montage sont possibles:

a)
Crapautage aux profils en fer à l'aide de Kit de montage Sikla P2(C0) out Kit de montage P3 (C1).
b)
Fixation au corps du bâtiment à l'aide d'un minimum de 2 chevilles haute capacité M12 (C0) ou M16 (C1). Les capacités de charge (au cisaillement et à l'arrachement) des chevilles doivent être prises en compte.

Pour structures verticales suspendues sous plafond ou sous fer, il est obligatoire de fixer le rail à la platine à l'aide d'au moins un boulon traversant!

Caractéristiques techniques

Type
pour rails Sikla
Dimensions de la
platine [mm]
pour poutres d'ailes
[mm]
Perforation
pour
41/41-45 C0 41/41
41/45
220 x 220 x 12 80 - 120 M12
41-75/75 C0 41-75/75 220 x 220 x 12 80 - 120 M12

41/41-45 D C0 41/41 D
41/45 D
220 x 220 x 12 80 - 120 M12
41-75/75 D C1 41-75/75 D 340 x 340 x 12 120 - 200 M16

Matière:
Platine:
acier galvanisé à chaud
Patte de verrouillage:
fonte galvanisé à chaud
Accessoires:
acier galvanisé à chaud
TypePoids
[kg]
Condit.
[pièces]
No. article
41/41-45 C05,091 179498
41-75/75 C04,741 179507
41/41-45 D C05,161 179561
41-75/75 D C112,321 179579
