SYSTÈMES DE
SUPPORTAGE
Produits HCP

Ecrou-rail rapide NT CC 41 HCP

Application

Spécialement adapté aux montages d'accessoires (équerres, consoles, platines, etc..) sur des rails 41 Sikla.

  • "La troisième main" du monteur! - la pièce se place automatiquement dans le rail en appuyant d'un doigt au centre de l'écrou
  • Compatible avec tous les rails Sikla de type 41.
  • Possibilité de le coulisser dans le rail à la position idéale: une fois relâchée la pièce ne glisse ni ne tombe pas!
  • Idéal pour les rails verticaux, ou difficilement accessibles à deux mains

Fourniture

Ecrou-rail et ressort plat livrés pré-montés.

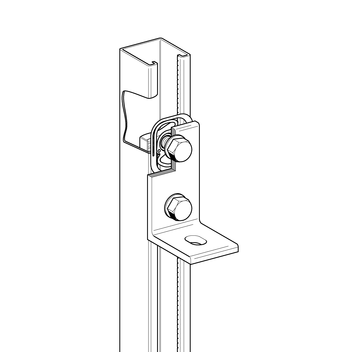

Assemblage

Insérer l'écrou-rail dans l'ouverture du rail et appuyer légèrement avec un doigt au milieu de l'écrou: la pèce se positionnera automatiquementdans le rail. En cas de besoin, la pièce peut être démontée en appuyant de nouveau au centre et en retournant la pièce à gauche. Compatible avec de la visserie standard en M10 et les vis spéciales type FLS F80.

Caractéristiques techniques

M6
M8
M10
M12
Couple de serrage 8.8 1) [Nm] 10 25 40 80

1)
En utilisant des classes plus faibles il faut reduire la valeur correspondante.

Épaisseur
de rail
[mm]
M6
FZ ≤
[kN]
M8
FZ ≤
[kN]
M10
FZ ≤
[kN]
M12
FZ ≤
[kN]

M6
FQ ≤
[kN]
M8
FQ ≤
[kN]
M10
FQ ≤
[kN]
M12
FQ ≤
[kN]
1,5 3,0 3,0 3,0 7,5   0,7 1,8 2,9 7,5
2,0 3,2 5,8 5,8 10   0,9 2,1 3,4 9
2,5 3,2 5,8 5,8 11   1,0 2,6 4,1 9
3,0 3,2 5,8 5,8 13   1,1 2,8 4,4 9

Conseil: Les charges admissibles des rails sont à respecter.

Matière:
Ecrou-rail:
acier classe 5.6, traité haute résistance anti-corrosion HCP
Plaque ressort:
acier ressort inoxydable
TypePoids
[kg]
Condit.
[pièces]
No. article
CC 41-M60,0350 198698
CC 41-M80,0350 198650
CC 41-M100,0350 186284
CC-41-M120,0650 110015
