SYSTÈMES DE
SUPPORTAGE

Application

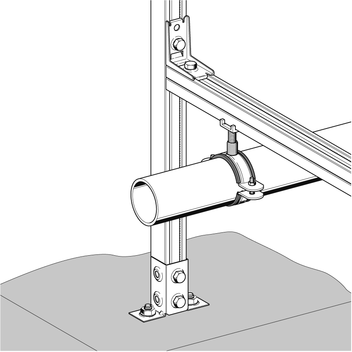

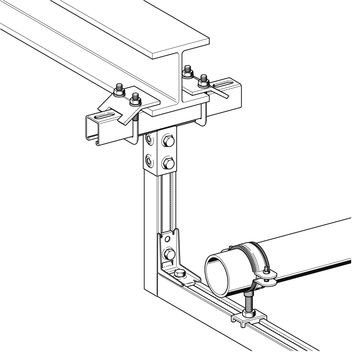

Elément de jonction pour la réalisation de cadres en rail. Optimisé pour l'assemblage de diverses structures en rail 41. De préférence à utiliser avec des rails carrés de type 41/41. La version W est prévue pour fixation d'un coté aux murs, aux plafonds ou aux sols. Adaptable à différents sens d'orientation de l'ouverture du rail.

  • Connectique rapide pour assemblages à 90° du système de rails 41.
  • Ecrous rails auto-positionnants (tournent à 90° dans le rail par action du ressort pendant l'encliquetage), l'équerre assurant le maintien des rails par poids propre pendant le serrage des têtes de boulon.
  • Haut niveau de sécurité et de résistance aux déformations et charges grâce aux formes nervurées de l'équerre et le verrouillage de forme réalisé par l'accrochage des écrous rails rainurés au crantage des lèvres intérieures des rails. Avec boulons M10.

Caractéristiques techniques

Charge utile:
Fpouss = 3,0 kN par équerre
Couple de serrage:
50 Nm
Matière:
acier, électro-galvanisé
TypePoids
[kg]
Condit.
[pièces]
No. article

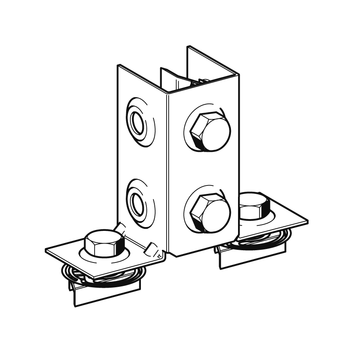

CC 41-20,5510 193495

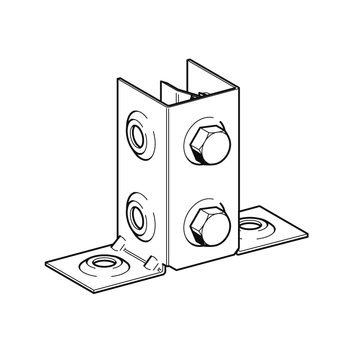

CC 41-2 W0,4510 193648
