Platine WBD inox
Groupe: 1730
Application
La platine WBD se combine avec les rails d'installation Sikla:
- pour la réalisation de structures de supportage (poteaux, consoles..) s'appuyant aux murs, aux sols ou aux plafonds
- comme point d'appui solide aux extrémités de portiques et de cadres réalisés en rails d'installation.
Assemblage
Normalement, deux points de fixation opposés, dans l'axe de la charge, suffisent.
Dans des circonstances exceptionnelles (pour des structures verticales très hautes par exemple), il est nécesssaire de fixer la platine en quatre points.
Couple de serrage 40 Nm. Adapté aux rails d'installation inox 41 mm jusqu'à hauteur ≤ 62 mm.
Caractéristiques techniques
| Type | pour rails | A [mm] | s [mm] | B [mm] | b [mm] | h [mm] | C [mm] |
|---|---|---|---|---|---|---|---|
| 41/41-62 | 41/41 au 41/62 | 135 | 6 | 100 | 25 | 11 | 125 |
La charge verticale maximale admissible pour des structures suspendues à l'aide d'au moins un boulon traversant (classe 8.8) est de 7,0 kN.
| Matière: | acier inoxydable A4 |

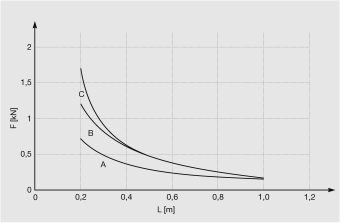

Capacité utile pour montage mural avec rail 41/41 et si deux chevilles de la dapacité d'ancrage préconisée sont utilisées:
| Restrictions σadm ≤ 160 N/mm2 fadm ≤ L/100 für L > 300 mm fadm ≤ 3 mm für L = 200 ... 300 mm | Charge des chevilles A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN |  |
| Type | Poids [kg] |
Condit. [pièces] |
Référence article |
|---|---|---|---|
| 41/41-62 | 1,12 | 5 | 193631 |
